광산 다단 원심 펌프

제품 소개:

Mine Multistage Centrifugal Pumps는 도입, 섭취 및 흡수되는 첨단 기술을 기반으로 만들어졌습니다. 깨끗한 물을 운반하기에 적합하며 물리적, 화학적 수준에서 깨끗한 물과 유사한 속성을 가진 물질입니다. 고체 불용성 물질의 입자 크기는 2mm 미만이고 부피는 단위 부피당 0.1c/o를 초과하지 않습니다. 15도에서 180도는 다단 광산 원심 펌프의 매체 온도 범위입니다. 또한 다단 광산 원심 펌프의 작동 압력은 3.0MPa입니다. 주변 온도와 상대 습도는 각각 40도 및 95도 이하여야 합니다.

특징

Mine 다단 원심 펌프는 작동하는 동안 안정적이고 신뢰할 수 있으며 높은 효율과 우수한 캐비테이션 성능을 제공합니다. 그것은 고효율, 가벼운 성능 범위, 안전하고 안정적인 작동, 저소음, 긴 수명, 간단한 설치 및 유지 보수의 이점이 있는 국가 권장 고효율 에너지 절약 제품의 유압 모델을 사용합니다.

Mine Multistage Centrifugal Pumps의 유동 부품은 내마모성 연성 철 또는 주강으로 구성되어 고효율, 에너지 효율, 넓은 성능 범위, 안정적인 작동, 저소음, 긴 수명 및 설치 용이성을 보장합니다. 수리하다. 흐름 섹션, 씰의 재질을 변경하거나 냉각 시스템 등을 추가함으로써 다단계 원심 수평 펌프는 온수, 오일, 부식성 또는 마모성 매체를 운반할 수 있습니다.

구조 및 작동 원리:

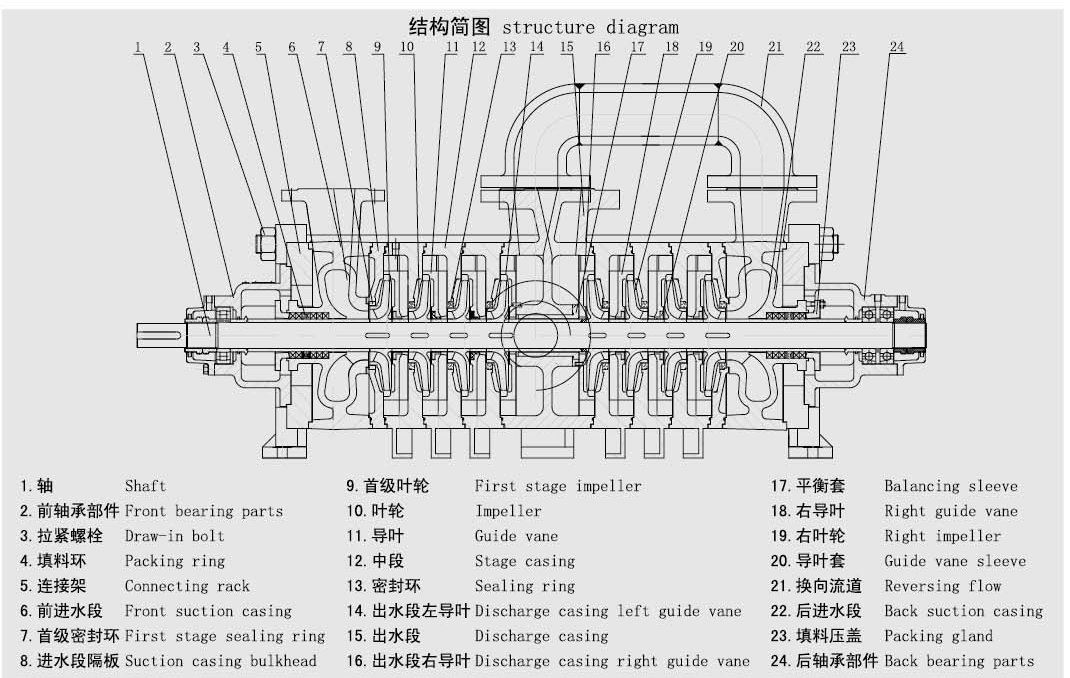

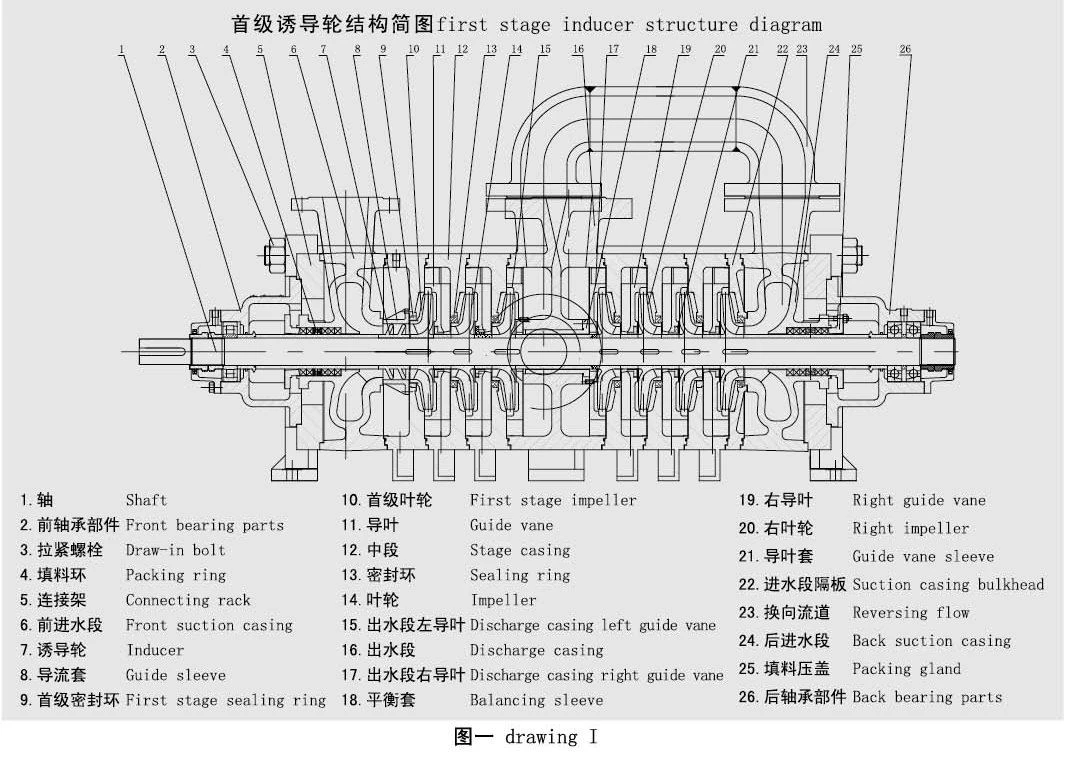

1. MD(P) 펌프는 단일 흡입 및 여러 단계가 있는 분할 원심 펌프입니다. 수직으로 위쪽으로 향하는 앞쪽 물 부분은 흡입구가 있는 곳입니다. 실제 사용 요구 사항에 따라 수평 자세로 전환할 수도 있습니다. 펌프의 토출구는 장치 중앙에 위치한 토출구 부분에 수직으로 위쪽으로 위치합니다. 텐셔닝 볼트는 펌프의 연결 프레임, 전방 물 섹션, 중간 섹션, 출구 섹션 및 후방 물 입구 섹션을 연결하는 데 사용됩니다. 사용자의 필요에 따라 리프트를 올리거나 내릴 수 있습니다.

2. 주요 부품의 구조 및 작동원리

⑴ 워터펌프의 주요 부품 : 전방 워터 섹션, 토출 섹션, 후방 입구 섹션, 가이드 베인, 오른쪽 가이드 베인, 출구 섹션의 왼쪽 가이드 베인, 출구 섹션의 오른쪽 가이드 베인, 중간 섹션, 임펠러, 오른쪽 임펠러, 샤프트, 밸런스 드럼, 전면 포지셔닝 슬리브, 후면 포지셔닝 슬리브, 연결 프레임, 역류 채널 등; 로터는 임펠러, 오른쪽 임펠러, 밸런스 드럼, 임펠러 고정 슬리브, 전면 위치 지정 슬리브, 후면 위치 지정 슬리브 및 샤프트에 설치된 기타 부품으로 구성됩니다. 회전자의 구동단은 롤러 베어링에 의해 지지되고 끝단은 대각선 접촉 볼 베어링과 마주보게 배치되며 베어링은 그리스로 윤활됩니다.

(2) 전면 물 섹션, 후면 물 입구 섹션, 중간 섹션, 오른쪽 가이드 베인, 출구 섹션의 왼쪽 가이드 베인, 출구 섹션의 오른쪽 가이드 베인, 역류 채널 및 출구 섹션은 작업 챔버를 구성합니다. 펌프. 축 방향은 액체가 들어가는 곳입니다. 저압 스테이지는 샤프트 씰이 전달하는 압력을 줄이기 위해 양쪽 끝에 위치합니다. 작동 중에 대칭으로 배열된 각 쌍의 임펠러에 작용하는 축력은 서로 반대가 되어 생성된 축력의 균형을 맞추기 위해 서로 상쇄할 수 있습니다.

⑶ ① 샤프트 씰: 실링에는 연질 패킹을 사용하고 액체가 한 방울씩 스며 나올 수 있도록 패킹의 조임이 적절해야 합니다.

② 전송: 펌프는 탄성 커플 링을 통해 모터에 의해 직접 구동됩니다. 모터 방향에서 볼 때 펌프는 시계 방향으로 회전합니다.

③ 베어링 : 구동단에 롤러베어링을 채택하고 종단에 대각선 접촉 볼베어링을 채택한다.

④ 실링링 : 워터펌프 내부의 고압수가 유입부로 다시 새는 것을 방지하며, 마모 후 교체가 가능합니다.

⑤ 밸런스드럼 : 최종단 임펠러 뒤에 설치되어 로터와 함께 회전하며 밸런스드럼의 외부 원형면은 밸런스 슬리브의 내부 구멍면과 방사상 간극을 형성한다.

⑥ 전면 및 후면 포지셔닝 슬리브: 2개의 패킹 챔버에서 마모 후 교체할 수 있습니다.

⑷ 작동 원리: 펌프 샤프트는 모터의 구동에 따라 회전하여 액체에 작용하여 에너지를 증가시켜 필요한 양의 액체가 흡입 탱크의 유동 부분을 통해 흡입 탱크에서 필요한 높이 또는 압력으로 보내집니다. 펌프.

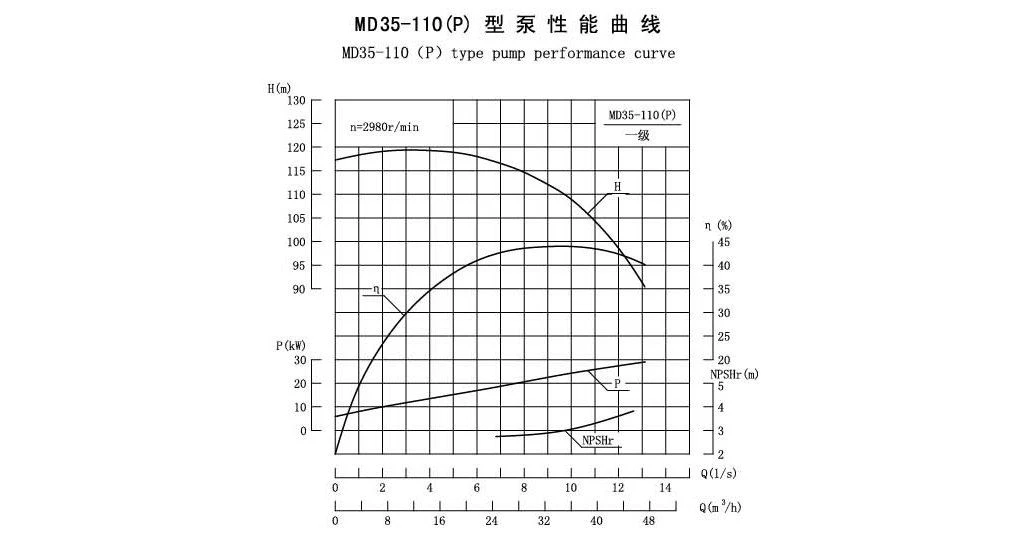

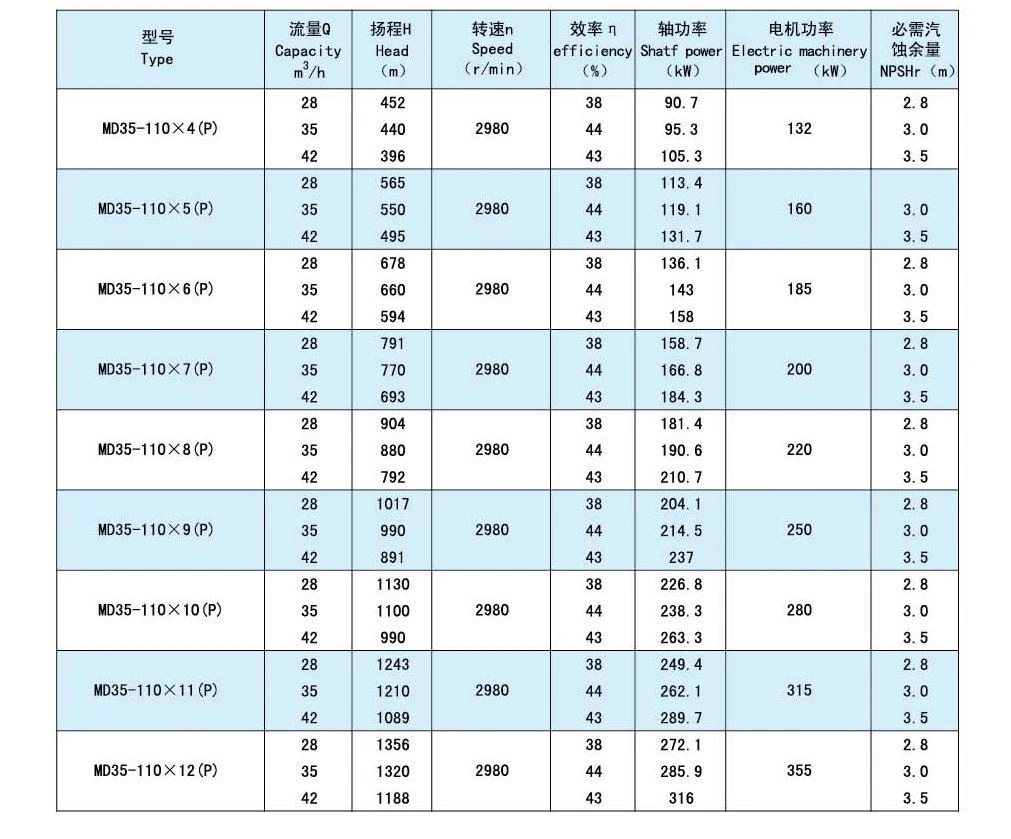

모델 의미:

예: md100-80 × 8(P) MD: 탄광용 내마모성 다단 원심 펌프 100: 유량 100m3/h 80: 1단 양정 80m 8: 단(P): 균형형
