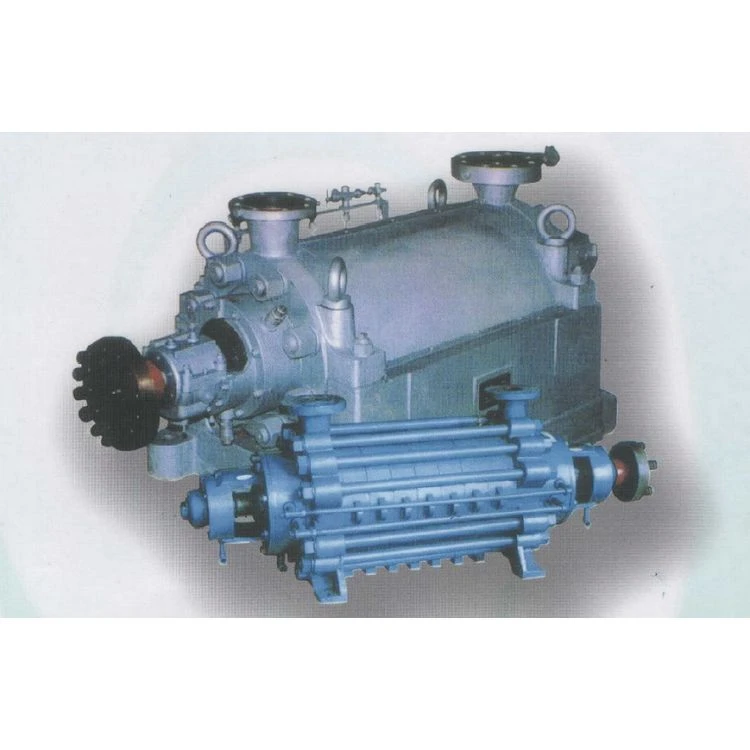

보일러 급수 펌프

제품 정보

DG 유형은 수평, 단일 흡입, 다단 분할 원심 펌프입니다. 펌프의 입구와 출구는 직립입니다. 조임 볼트는 펌프의 흡입 섹션, 중간 섹션 및 토출 섹션을 전체로 연결합니다. 펌프 로터는 임펠러, 밸런스 디스크 및 샤프트에 장착된 기타 부품으로 구성됩니다. 로터의 축방향 힘은 밸런스 플레이트에 의해 균형을 이룹니다. 샤프트 씰은 패킹 씰 또는 메카니컬 씰을 채택합니다. 샤프트의 양단에 씰링 박스가 있으며 내부에는 소프트 패킹 또는 메카니컬 씰이 설치되어 있습니다. 일정 압력의 가스를 가진 물이 밀봉 상자로 전달되어 물 밀봉 및 냉각 역할을 합니다. 교체 가능한 샤프트 슬리브는 펌프 샤프트를 보호하기 위해 샤프트 씰에 설치됩니다.

특징

1. 보일러 급수 펌프는 고효율 및 넓은 성능 범위를 갖춘 고급 유압 모델입니다.

2. 펌프가 원활하게 작동하고 소음이 적습니다.

3. 샤프트 씰은 안전하고 신뢰할 수 있으며 구조가 간단하고 유지 보수가 편리하고 빠른 부드러운 패킹으로 밀봉되어 있습니다.

장비 레벨

펌프 모듈은 압력 표시기, 차단, 필터 및 역류 방지 밸브가 있는 콘솔에 공장에서 완전히 조립된 상태로 제공됩니다. 펌프의 헤드 범위는 100~1100m, 용량 범위는 10~100m³/h, 펌핑되는 액체의 최대 온도는 130℃입니다. 이 시리즈 펌프는 보일러 급수, 공장 및 도시용 물 공급에 적합합니다.

다음과 같이 펌프의 의미:

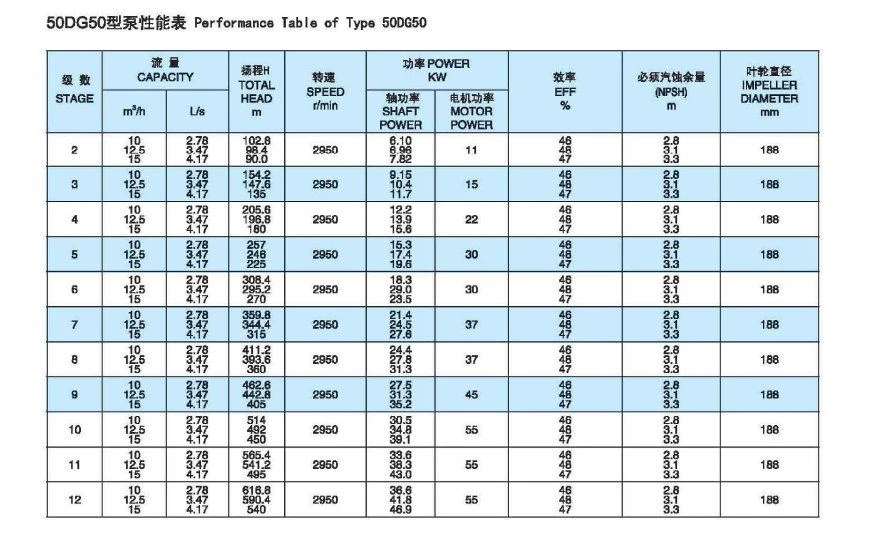

50DG50×5

50 – 입구 직경(mm)

DG – 다단 및 분할 보일러 급수 펌프

50 – 단일 스테이지 헤드(m)

5 - 임펠러의 양
