잠수형 전기 펌프에는 여러 유형이 있으며, 우물 관개에 가장 일반적으로 사용되는 것은 오일 충전 및 물 충전 잠수형 전기 펌프입니다. QJ 시리즈 심우 잠수형 펌프를 예로 들어, 이 글에서는 심우 잠수형 펌프의 구조를 간략하게 소개합니다.
심우 잠수 펌프의 구조는 그림과 같이 주로 물 펌프, 전기 모터, 흡입구 및 밀봉 장치로 구성됩니다.

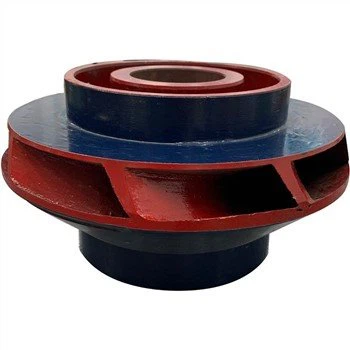

워터 펌프는 잠수형 전기 펌프의 상단에 위치하며, 주로 임펠러, 가이드 하우징, 펌프 샤프트, 고무 베어링 및 기타 구성 요소로 구성됩니다. 펌프 샤프트와 모터 샤프트는 실린더 커플링으로 연결됩니다. 임펠러는 원심 밀폐 임펠러이며, 정지 중에 워터 펌프가 역전되는 것을 방지하기 위해 상단에 체크 밸브가 설치됩니다.
모터 부분은 잠수형 전기 펌프의 하단에 위치하며, 주로 로터, 스테이터, 가이드 베어링, 추력 베어링, 압력 조절 필름과 같은 구성 요소로 구성됩니다. 플라스틱 또는 스테이터 권선은 폴리에틸렌 절연 나일론 덮개 방수 전자기선으로 만들어집니다. 모터의 내부는 모터의 베어링을 냉각하기 위해 깨끗한 물로 채워집니다. 고무 압력 조절 필름은 모터의 하단에 설치되어 모터의 온도 상승으로 인해 발생하는 본체 내부의 수압 변화를 조절합니다.
입구 및 밀봉 장치는 잠수형 전기 펌프의 중앙에 위치합니다. 밀봉 장치는 모터의 상단에 위치하며 모래 던지기 링과 전방 및 후방 장치의 스켈레톤 오일 씰로 구성됩니다. 그 기능은 침전물이 모터 내부로 들어가는 것을 방지하는 것입니다.
200-QJ80-55/5 심우 잠수 펌프의 모델 의미: 200- 이 펌프에 적합한 최소 시추공 직경은 200mm입니다. QJ 심우 잠수 펌프; 80- 정격 유량은 80m3/h입니다. 55- 정격 총 양정은 55미터입니다. 5단계 수중 펌프입니다.
심우 잠수 펌프의 구조도는 다음과 같습니다.
