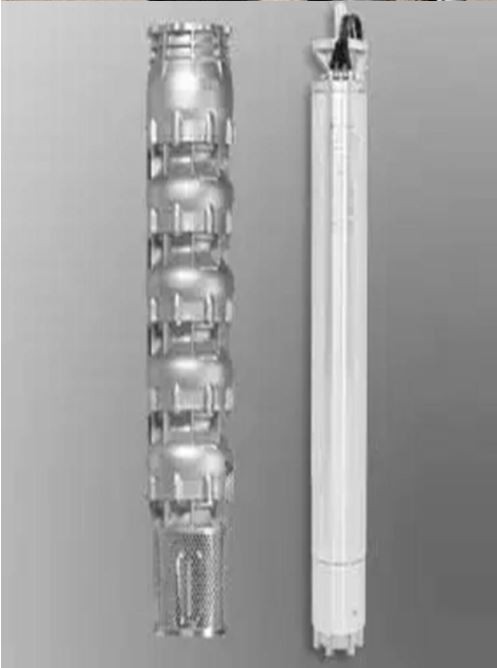

스테인레스 스틸 수중 모터 펌프

QJ(R) 시리즈의 수중 모터 펌프는 NEMA 또는 국가 표준을 준수하는 에너지 절약형 제품의 한 예입니다. 깊은 우물에서 물을 추출하는 기본 장치입니다.

QJ(R) 시리즈 수중 펌프 세트에는 깊은 구멍에서 작동하도록 함께 결합된 YQS 유형 수중 모터와 QJ(R) 수중 펌프가 포함됩니다. 과부하, 단락, 위상 오류 및 기타 보호 기능이 있는 제어 패널이 펌프 세트를 제어합니다. 우물 근처에 제어판이 설치되었습니다.

보울과 임펠러는 콜릿 또는 키로 샤프트에 장착되며 세그먼트는 볼트 또는 플랫 패스너로 결합 및 고정됩니다. 체크 밸브는 펌프 상단에 설치됩니다(하부 헤드 펌프에는 체크 밸브가 없음).

로터는 물 윤활 가이드 베어링에 의해 일직선으로 유지되고 물 윤활 베어링은 하향 힘을 견디며 샌드 가드가 설치되며 압력 조정용 다이어프램은 YQS 유형 수중 모터 구조의 일부입니다. 전원 입력 및 연결도 및 전기 원리도에 대한 자세한 내용은 제어반의 사용 설명서를 참조하십시오.

이 수중 모터 펌프의 뛰어난 특징은 간단한 구조, 작은 크기, 경량, 설치 및 유지 보수가 편리하고 안정적이고 안전한 작동, 고효율 등입니다.

물을 아래에서 지표면으로 가져와 농장 관개, 공장 및 광산의 급배수 시스템에 자주 활용되며 고원이나 언덕이 많은 지역에서 사람과 동물에게 식수를 제공합니다. 그것은 장축 깊은 우물 펌프가 도달할 수 없는 높은 양정을 가지고 있으며 장축 깊은 우물 펌프를 대체할 수 있습니다. 재료를 변경하여 이 펌프는 샘물과 해수에서도 사용할 수 있습니다. 설정된 최저 주파수는 펌프 세트가 주파수 전송에 의해 제어되는 경우 25Hz보다 작아서는 안 됩니다. 모터의 냉각 조건을 향상시키기 위해 펌프 세트가 개방 수역에서 작동되는 경우 모터용 가이드 덮개를 마무리해야 합니다.

작동 조건:

1. 3상, 50Hz, 380V-415V, 5퍼센트, AC 전원. 주문하기 전에 추가 전원을 지정하십시오.

2. 증류수를 사용하여 모터(또는 깨끗한 물)를 채워야 합니다.

3. 펌프 세트는 우물 바닥에서 모터를 최소 3미터 이상 떨어뜨려 동적 수위 아래에 잠겨야 합니다. 그러나 펌프 세트의 잠수 깊이는 70미터를 넘을 수 없습니다.

4. 물은 30도 이상 가열해서는 안됩니다.

5. 고형물의 중량비는 0.01퍼센트를 넘지 않아야 합니다.

6. 물의 PH 수준은 6.5에서 8.5 사이여야 합니다.

7. 물에 1.5 mg/l 이상의 H2S가 있어서는 안됩니다.

8. 물의 염소 함량은 400mg/l를 초과해서는 안 됩니다.

비고: 1. 회사는 위의 흐름과 양정을 초과하는 양호 수중 펌프를 제공할 수 있습니다.

2. 수중펌프를 대구경(수영장)에서 사용할 경우 디플렉터를 추가해야 합니다. 기종 선택시 참고하시기 바랍니다.

3. 이 사업은 다양한 스테인리스강, 구상흑연주철 및 기타 재료로 제조된 수중 펌프를 제공합니다. 4. 업계에서는 다음과 같은 기본 지침을 사용하여 모터와 워터 펌프 전원을 일치시킵니다. (1) 일치하는 모터는 250QJ(R) 펌프의 일치하는 모터 전원이 s25kw일 때 동일한 전원을 가진 yqs200 시리즈 모터입니다. (2) 300qj(R) 펌프용 보조모터는 보조모터의 출력이 100kW 미만일 때 동일한 동력을 갖는 yqs250 시리즈 모터이다.

고객이 특별한 요구 사항이 있는 경우 기본 번호가 동일한 모터 모델에 따라 일치시킬 수 있습니다. 회사는 이 설명서를 변경할 권리가 있습니다. 변동 사항이 있을 경우 별도 공지하지 않습니다.
